Аппликатор статической травы

[melihov]

При изготовлении масштабной имитации растительности в домашних условиях применяется много способов. Большинство из них сводятся к фиксации материала (натуральной или искусственной щетины, волокон, сушеных частей настоящих растений, мха, водорослей и т.п.) в вертикальном положении при помощи клейкого вещества: ПВА, суперклея, художественных акрилов и прочего.

Мне давно хотелось поэкспериментировать с разными техниками, особенно со статической травой, которая представляет собой синтетические волокна определенной длины, выкрашенные в соответствующий цвет. Смешивая различные оттенки и комбинируя длину травинок можно получать огромное количество реалистичных покрытий для баз отдельных моделей и диорам.

Проблема заключается в том, что для нанесения травы на клеевую основу ей необходимо придавать статический заряд, откуда, собственно, происходит название. Под воздействием электромагнитного поля синтетические травинки заряжаются и буквально встают дыбом на поверхности базы, навсегда сохраняя такое положение после засыхания клея.

Для низкобюджетного моделирования заряд предлагается придавать интенсивным встряхиванием емкости с травой перед нанесением или же использованием специального диспенсера, из которого траву надо выдувать резкими толчками. Ни один из кустарных способов в моем исполнении не сработал. Поэтому до сих пор я применял механическое "высаживание" небольших порций травы на клей с последующей просушкой в перевернутом положении. Получалось неплохо, но очень трудо- и времезатратно. К тому же качественно нанести таким образом растительность на площадь более нескольких квадратных сантиметров крайне проблематично.

Коммерческое решение задачи реалистичной травы – это покупка уже готовых кустиков фабричного производства либо использование электростатического аппликатора. Первый вариант мне никогда не нравился в силу относительной дороговизны и сложностей с хранением материалов. Второй способ, с приобретением аппликатора, упирался в цену: от сорока евро у китайского no-name поставщика до ста восьмидесяти у ведущих европейских модельных фирм. Поскольку вопрос экономии средств возник не только у меня, решение давно было найдено моделистами-железнодорожниками. У них, кстати, много чему можно поучиться в плане имитации растительности. Этим решением является самодельный аппликатор, выполненный из электромухобойки и маленького железного сита. На youtube можно найти десятки видео-инструкций на данную тему, но одно дело найти, другое – сесть и сделать.

Мухобойку я прикупил еще прошлой осенью. Порождение китайской промышленности представляло собой пластмассовую ракетку с неудобной ручкой, кнопкой и диодом. Головка ракетки содержала три металлические сетки: две с крупной ячейкой снаружи и одна мелкая внутри между ними. При нажатой кнопке на сетки подавался ток высокого напряжения. Если в результате применения пользователем ловкости и смекалки насекомое в этот момент оказывалось между внешней и внутренней сеткой, то с характерным "зап!" превращалось в кебаб. В целом мухобойка справлялась со своей работой, но мне не понравилась общая жестокость изобретения и относительная сложность использования.

Подходящее сито я нашел недавно. Дешевое, цельнометаллическое, небольшого диаметра и с мелкой ячейкой. По стоимости материалов удалось уложиться в 5-6 евро: 3,75 – мухобойка; 1 – сито; <1 зажимы, припой, медный провод и изолента.

Из всех этапов переделки, описанных интернет-умельцами, два момента вызвали проблемы в процессе работы. Первый – удаление ручки сита. Попробовав сначала перекусить, а затем перепилить, я пришел к выводу, что проще отломать ее в месте крепления к ободу. В качестве упора для сита внутри мухобойки использовал противоположную ручке дужку, таким образом немного сократив общую длину устройства.

Второй проблематичный момент заключался в дырке, которая осталась после удаления головки мухобойки. Широкое отверстие не позволяло закрепить сито, не приклеивая его внутри корпуса. Для решения проблемы я воспользовался остатками термопластика с другого проекта. Он отлично заполнил пустоты внутри рукоятки и помог зафиксировать болтавшуюся сетку.

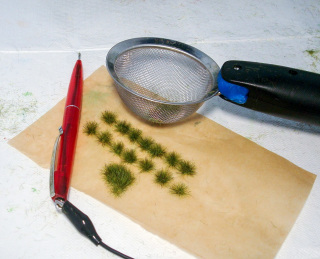

Так или иначе, путем нехитрых переделок, мухобойка превратилась в аппликатор. Основные преобразования, как видно на фото, свелись к удалению сеток вместе с пластмассовой головкой и присоединению освободившихся контактов к металлическому ситу и внешнему проводу.

По поводу имевшихся в интернете инструкций у меня были некоторые соображения. Во-первых, многие из них предлагали припаивать один из проводов непосредственно к ситу. Я не совсем понимаю зачем это делать, если часть его рукоятки находится внутри корпуса и вполне может служить проводником. Во-вторых, контактный провод предлагалось вывести наружу через дырку под ситом. Мне показалось более удобным пропустить его через всю ручку мухобойки, чтобы он не мешался в процессе нанесения травы.

Изначально я планировал оставить возможность заменять сито на что-нибудь другое, поэтому к внутреннему положительному проводу припаял миниатюрный зажим-аллигатор. Однако оказалось, что термопластик, который я использовал чтобы закрыть отверстие от оригинальной головки, намертво прилипает ко внутренней поверхности ручки. Так что пришлось импровизировать на ходу. В итоге сито осталось запечатанным в нижней части корпуса. С другой стороны, зажим все равно выполняет свою задачу, а укоротить ручку и сделать сменный модуль для насадок можно и потом.

На конце контактного провода я припаял еще один зажим и, в качестве альтернативы, собрал из поломанной шариковой ручки и куска запаянного медного провода своеобразный щуп. Его можно будет применять для работы непосредственно на базе независимо от ее рельефа и возможности к чему-нибудь прицепиться. Кроме того, оказалось, что при помощи такого щупа получается наносить траву даже на бумагу или пленку. Также очень удобно постукивать ситом о пластиковую ручку непосредственно в месте "высадки", не боясь задеть контакт.



После сборки аппликатора сразу приступил к тестированию. Должен отметить, работа с ним по удобству и результативности намного превосходит механический способ. В качестве "поля" хорошо работают и обычная фольга, и пекарская бумага. Для испытаний использовалась трава длиной 2, 4 и 6 мм. Сито подошло для всех разновидностей. Также попробовал сделать несколько кустов произвольной формы и травяные маты на волокнистой основе. Тут еще есть над чем работать, но начало, безусловно, хорошее.



В процессе тестов выяснилась интересная деталь: после каждого применения на контактах аппликатора остается статический заряд. Так что необходимо постоянно замыкать цепь для разрядки.
